SLT3650T整體斜床身數控車床
發布時間：2021/04/25

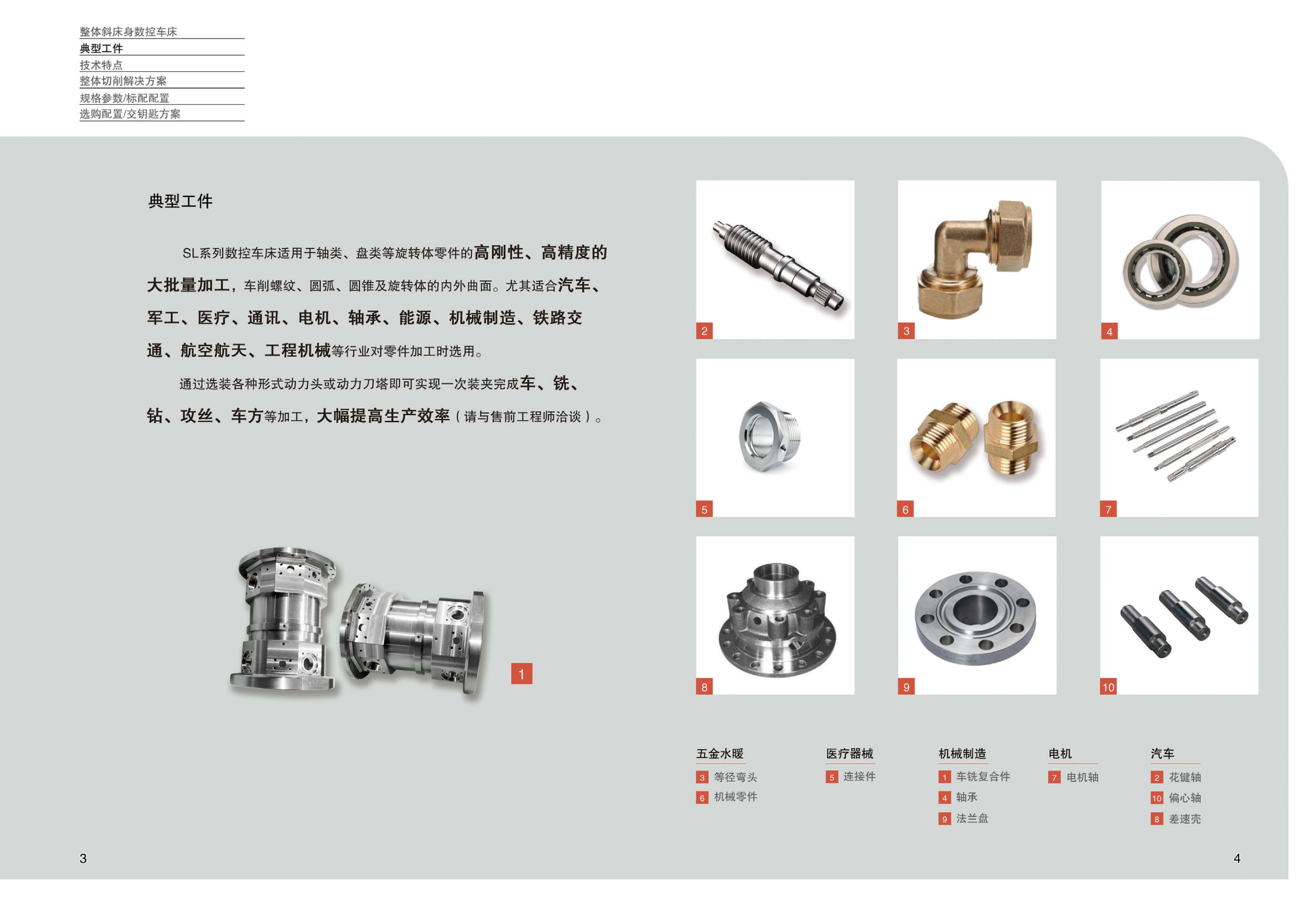

適用于各種盤類和軸類加工的全能機型

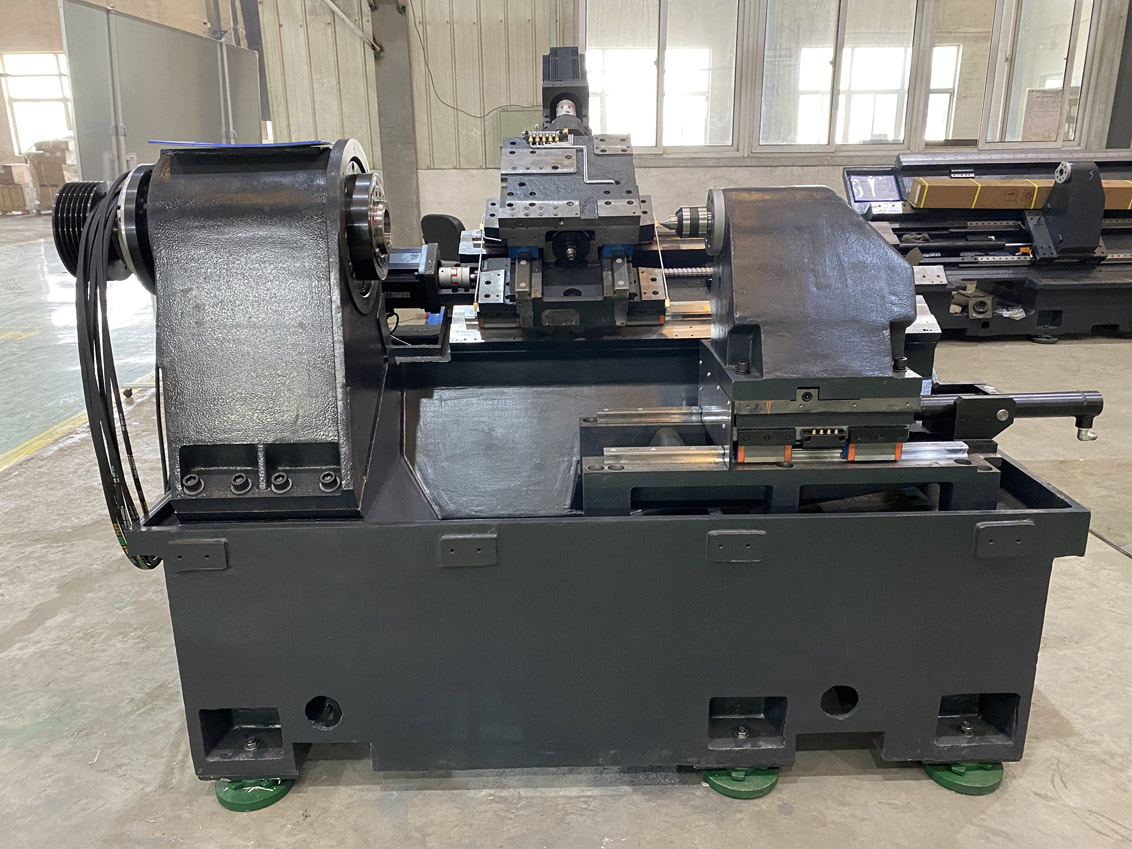

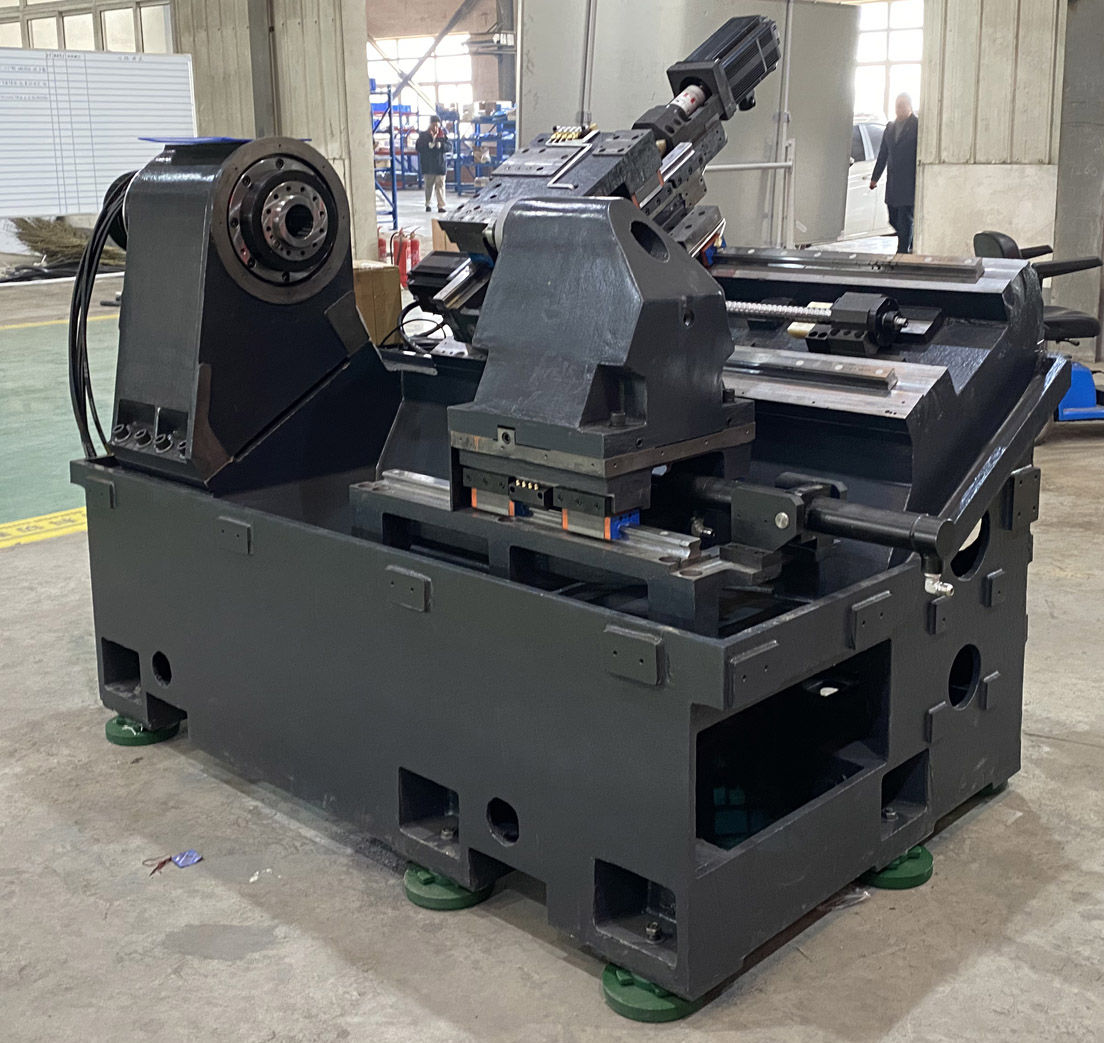

斜床身數控車床中的明星產品，該機床最大加工直徑為φ500mm，最大加工長度為500mm，全新設計的主機結構及可靠的裝配工藝使SL3650T系列機床獲得了全面升級。
項目 | 單位 | 規格 | 備注 | |
床身上最大回轉直徑 | mm | 500 | ||
最大切削長度 | mm | 500 | ||
最大切削直徑 | mm | 400 | 臥式8工位刀架 | |
標準切削直徑 | mm | 280 | ||
主軸中心距床身底面高度 | mm | 1100 | ||
滑板上最大回轉直徑 | mm | 300 | ||
主軸端部型式及代號 | A2-6 | 前端錐度1:20 | ||
主軸孔直徑 | mm | 65 | ||
最大通過棒料直徑 | mm | 50 | ||
主軸箱 | 主軸轉速范圍 | r/min | 30～4500 | |
主軸最大輸出扭矩 | Nm | 177 | ||
主軸轉速級數 | 無級變速 | |||
主電機輸出功率 | kW | 15（30分鐘）/11（額定） | ||
卡盤 | 卡盤直徑/型式 | mm | 82液壓卡盤 | |
X軸快移速度 | m/min | 30 | ||
Z軸快移速度 | m/min | 30 | ||
X軸行程 | mm | 210 | ||
Z軸行程 | mm | 550 | ||
尾座套筒直徑 | mm | 80/100 | 配滑動導軌 | |
尾座套筒行程 | mm | 100 | 配滑動導軌 | |
尾座套筒錐孔錐度 | 莫氏 | 5# | ||
尾座體行程 | mm | 350 | 配滾動導軌 | |
450 | 配滑動導軌 | |||
標準刀架形式 | 臥式8工位 | |||
刀具尺寸 | 外圓刀 | mm | 25×25 | |
鏜刀桿直徑 | mm | Ф40/Ф32/Ф25/Ф20 | ||
刀盤可否就近選刀 | 可 | |||
最大承重 | 盤類件 | kg | 200(含卡盤等機床附件) | |
軸類件 | kg | 500(含卡盤等機床附件) | ||
機床重量 | kg | 3400 | ||
機床外形尺寸（長×寬×高） | mm | 2700×1980×1945 | ||
